Latinoamérica. Rohde & Schwarz ha ampliado su cartera para la generación y análisis de formas de onda de señal 5G. Para las estaciones base 5G, se demostrarán las soluciones de prueba de RF para los rangos de frecuencia 5G FR1 (450 MHz a 7.125 GHz) y FR2 hasta 44 GHz.
Solución personalizada para pruebas FR2 OTA
Para las pruebas por aire (OTA) en estaciones base 5G en el rango FR2, Rohde & Schwarz está lanzando una solución única basada en los módulos frontales R&S FE44, que admiten la generación y el análisis de señales en la banda IF de baja frecuencia. Esto permite la transmisión de bajas señales de señales 5G y el uso de instrumentos T&M rentables al evitar la necesidad de equipos diseñados para el rango de ondas milimétricas.

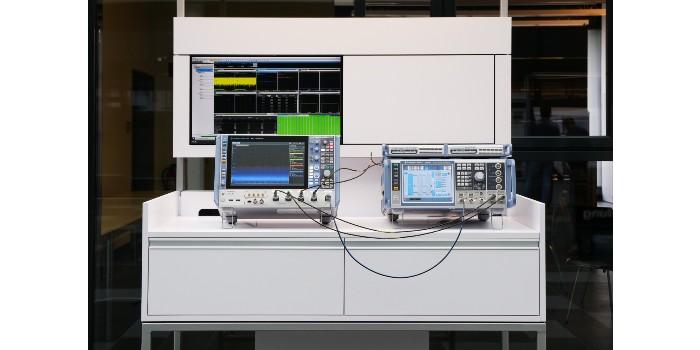

El generador de señal vectorial R&S SMW200A genera las señales 5G, y el R&S FSVA3000 proporciona las funciones de análisis correctas. Ambos son ideales para pruebas 5G gracias a sus excelentes características de RF. Los módulos frontend se pueden montar cerca de las antenas del DUT en la cámara de prueba OTA.
En la dirección de transmisión, las señales 5G generadas en la banda IF por el R&S SMW200A se convierten al rango FR2 hasta 44 GHz. Esto asegura que la alta potencia de salida se genera exactamente donde se necesita. En el lado de recepción, el R&S FE44A convierte la señal FR2 en las entradas de antena a la banda IF y la envía con bajas pérdidas de atenuación al R&S FSVA3000 para su análisis. Esta solución es adecuada para sistemas de prueba en producción.
Pruebas de producción basadas en servidor
Para pruebas de producción con velocidad optimizada de estaciones base 5G, Rohde & Schwarz ha desarrollado una plataforma de análisis de pruebas basada en servidor escalable y de alto rendimiento. El generador de señal vectorial R&S SMBV100B y el analizador de espectro R&S FSVA3000 se utilizan como soluciones de prueba de RF.
El software ejecutivo de prueba R&S QuickStep se utiliza para controlar automáticamente la configuración de la prueba y verificar los resultados de la prueba. La solución está utilizando una red Ethernet de 10 Gigabits, donde la combinación del enfoque basado en el servidor y el procesamiento en paralelo permite velocidades de medición extremadamente altas. La infraestructura consta de componentes disponibles comercialmente. La combinación de R&S SMBV100B y R&S FSVA3000 también es ideal para pruebas flexibles de componentes y dispositivos WLAN, celulares e IoT en I + D, verificación y producción.
Mediciones de canales cruzados con hasta 4x4 MIMO
Rohde & Schwarz también ofrece una nueva solución de prueba para estaciones base y celdas pequeñas que permite mediciones de canales cruzados de hasta 4x4 MIMO en transmisiones 5G en el rango FR1. La solución consiste en el generador de señal R&S SMW200A, dos fuentes de RF de vector R&S SGT100A, el osciloscopio de alto rendimiento R&S RTP164 utilizado como receptor de medición y las opciones de análisis 5G del software de exploración de señal vectorial R&S VSE que se ejecuta en una computadora portátil.
El R&S SMW200A genera las señales de prueba 5G compatibles con 3GPP, que pueden transmitirse en hasta cuatro canales utilizando las dos fuentes de RF de vector adicionales. El osciloscopio proporciona una adquisición coherente de fase de las cuatro señales, un requisito previo básico para las mediciones de canales cruzados. El convertidor descendente digital integrado acelerado por hardware del R&S RTP164 mezcla las señales con la banda base en tiempo real. El software R&S VSE realiza mediciones en línea con las especificaciones 3GPP. Los usuarios también pueden realizar mediciones específicas de MIMO y compilar de manera flexible los resultados de la prueba. La solución es adecuada para pruebas durante el desarrollo y verificación de estaciones base 5G.
